BMW GIVIトップケース LEDストップランプ R1100

GIVIトップケース_ストップランプ接点位置調整

2022/7月

46217km　初年度登録から24年2ヶ月経過。

トップケースのハイマウントストップランプが

点灯していないようです。

トップケースからガタツキ音が聞こえるので、

ハイマウントストップランプ用の接点がめり込んで

蓋側の接点と接触不良を起こしていると判断。

トップケース下側の接点ユニットの突き当面に

部材を追加して

接点ユニットの位置を上げる事にしました。

突き当て面の形状を把握するために

紙を両面テープで貼り付けて、

鉛筆でこすって形状を複写。

接点が当たるトップケース下側の形状は三角形の様です。

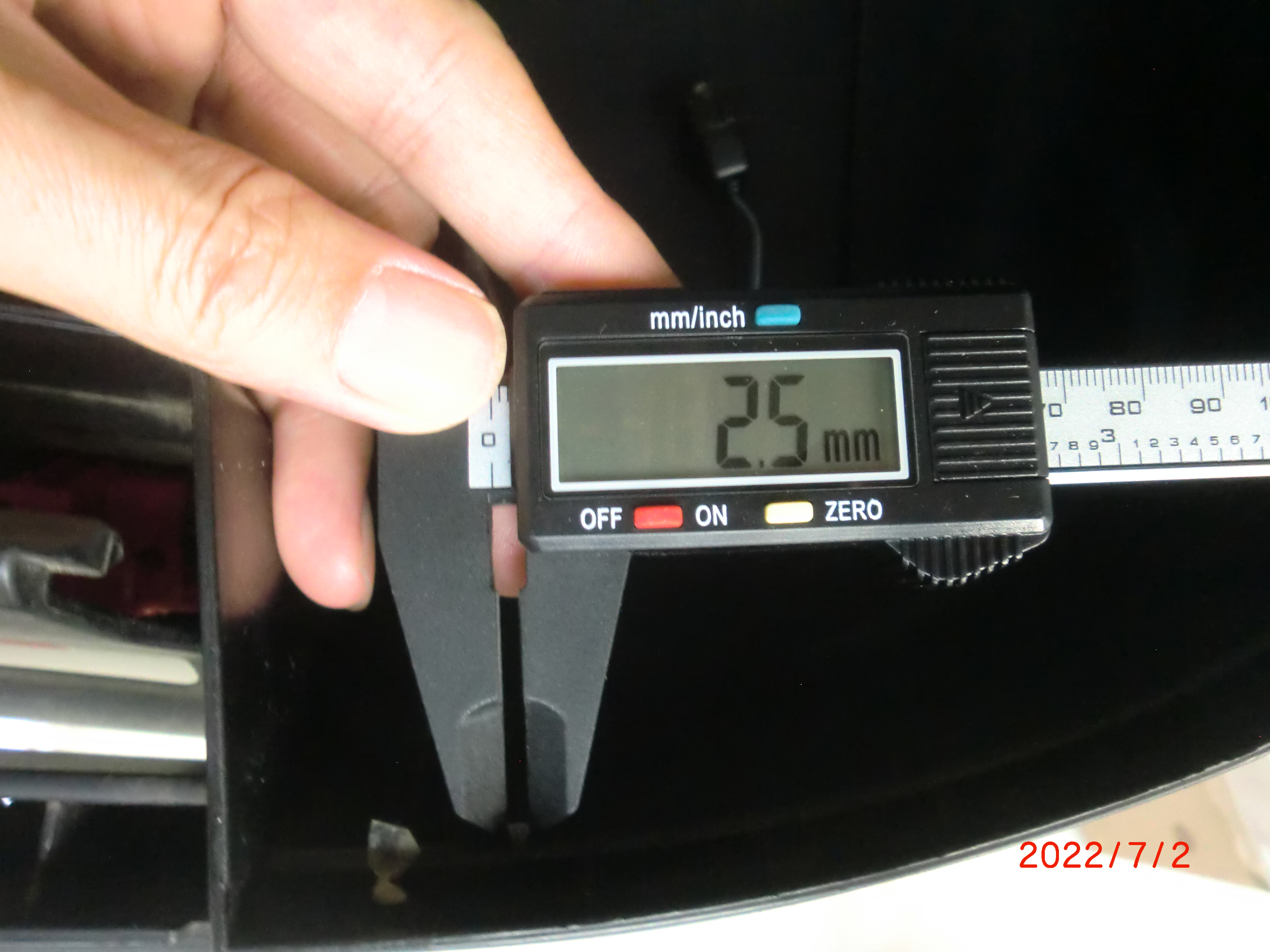

実際の寸法を測定。

接点ユニットが収まる辺の長さは2.5mmでした。

部材を大きめに切り出して

干渉しない大きさに削る方向で作業開始。

追加する部材は手元にあった

コーヒーのマドラーを使用する事にしました。

マドラーの厚みは0.8mmでした。

削り出した部材を両面テープで

トップケース下側の

接点ユニット突き当て面に固定しました。

トップケースを閉じて点灯確認。

無事に点灯しました。

ところが試験走行の後

ストップランプが点灯しないことを確認。

部材をさらに削り出して追加する事にしました。

部材を2段重ねにする事で

接点の位置が1.6mm上に移動。

安定してストップランプが点灯するようになりました。
